製作報告1月19日 前甲板の工作です。

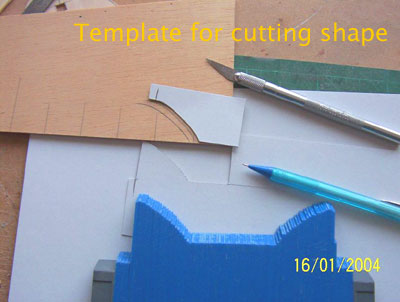

竜骨切り出しのためのテンプレート(型紙)。 竜骨は一つづつアールが異なるため、青い冶具でアールを読み取り、このような型紙に写して、１本づつ切り出します。

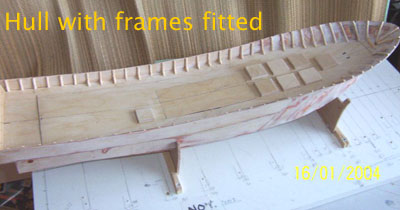

竜骨が並んだ船体の様子。 重いディーゼルを支える船体中央部分は、やや幅が狭くなっています。

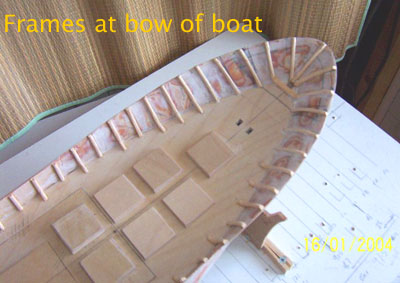

船首の竜骨のようす。

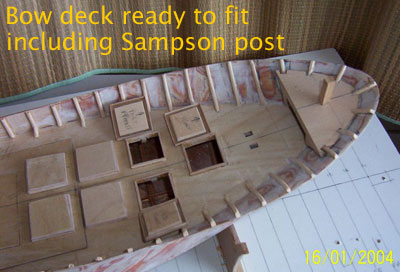

船首甲板と前係柱をはめたところ 驚いたことに、前甲板の船倉はキチンとフタが開くようになっています。何もここまでする必要は無いように思うのですが、しかし船内の竜骨の様子を、完成後にも見ることが出来るのは良いものです。

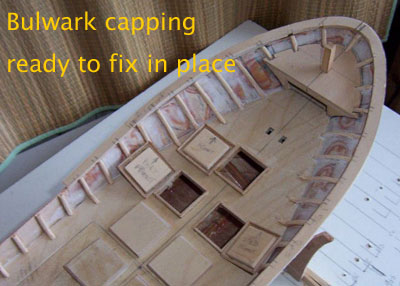

ブルワーク上の手摺 やや高くなった船首舷側(ブルワーク)頂部の手摺部分を、接着箇所に置いてみたところです。 実船は最前部のひとつだけが倉庫で、そこには予備の魚網やロープが入っています。続く６個は、全て魚を活かす水槽です。しかしながら、実際には６槽全てを使用することは稀で(そんなに簡単に魚は獲れないのです)、しかも全てに海水を入れると船首が沈みすぎて、速度がかなり低下します。

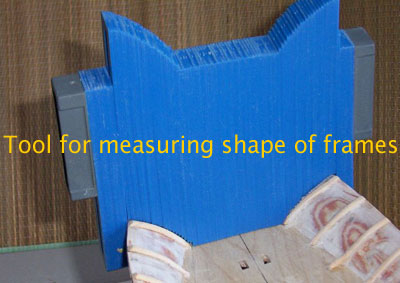

アール読み取り用の冶具。 この器具は、幾重にも重なった青色の薄い板が自由に動いて、複雑なアールを描く船体形状を、写し取ることができるようになっています。
