製作報告9月8日 ネットローラーの工作です。
フィリップさんの強いこだわりの感じられる、恐ろしく精密な出来になっています。

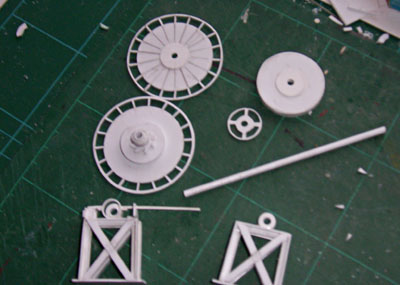

切り出されたウィンチ(ネットローラー)の部品 丸いパーツは、機械がないと正確に切り出すのが難しいのですが、フィリップさんは多分持っているのでしょう。 |
|

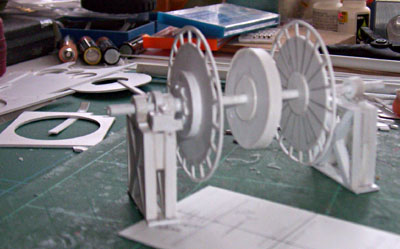

塗装前のウィンチ | |

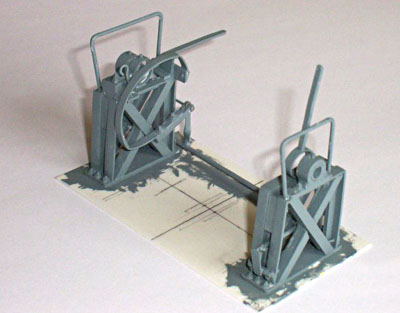

ウィンチの台座部 右側(手前)上と左側(奥)から右に突き出している棒板は、ウィンチのクラッチで、これの軸部に凸型の歯車があり、これをローラーの凹に押し込んでウィンチを動かします。 また奥側の丸い帯状の部品はブレーキです。 |
|

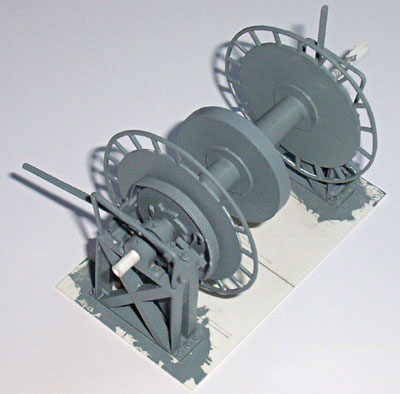

ローラーをはめた状態 これがウィンチの完全な姿で、モデルは驚くほど正確です。 このウィンチは油圧式で、甲板下に油圧モーターがあります。油圧モーターはディーゼルから油圧を受けていて、エンジンを止めていると動きません。油圧モーター大きなチェーンを廻して上のウィンチを動かします。 |
|

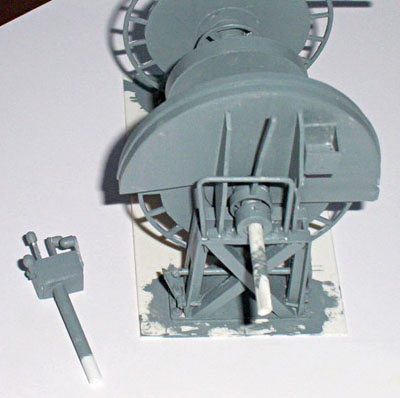

ウィンチのカバー部 このカバーは純正品ではなく、ウチの親父がFRPで自作した物です。この部分にブレーキがあるのですが、雨天やシケで水がかかるとブレーキがきかなくなるので、濡れないようこれをつけています。 カバー右の小箱は、魚網を応急修繕するための道具を入れるためのものです。 左のレバーは、操船用とウィンチ操作用です。船はウィンチのところからも操船できます。 |
|

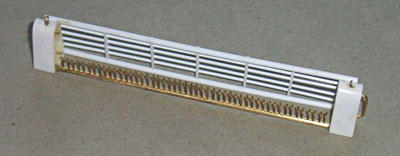

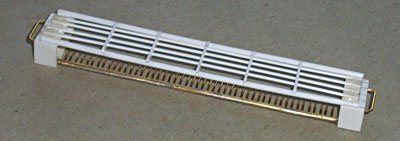

マグワ 『マグワ』と呼ばれる底曳(そこびき)用漁具です。 これはフレーム部で、爪の手入れをするために立てた状態です。 漁はこれを手前側に横倒しにして海底に沈め、船で引きずってカレイやコチ、蟹、エビなどの魚を獲ります。獲った魚はこのフレームの後ろにつく、長さ4-5メートルほどの魚網の袋に入ります。 下:マグワを後ろから見た状態 この手前側に魚網の袋が付き、漁のときは向こう側(奥方向)に引きずります。 このマグワのモデルは驚くほど正確で、間違いなく世界初のモデル化でしょう。密かにキット化して欲しかったり・・・。 |
|

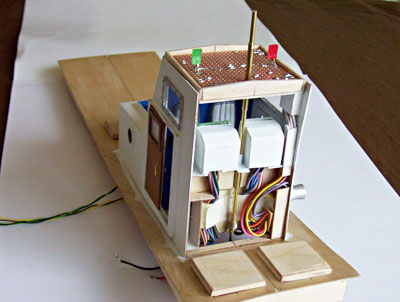

操舵室 電子部品がぎっしりで、本物以上にハイテクですね。 |
|

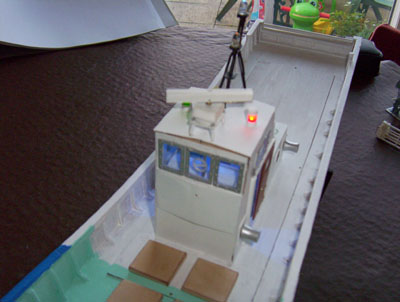

舷灯を点灯させた状態 見たところマスト上の航海灯も点灯するようです。すごい! |
|

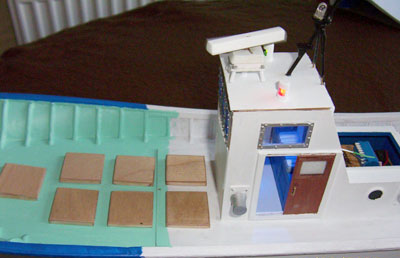

オモテ作業場 甲板も完成し、進水間近です。 |
|

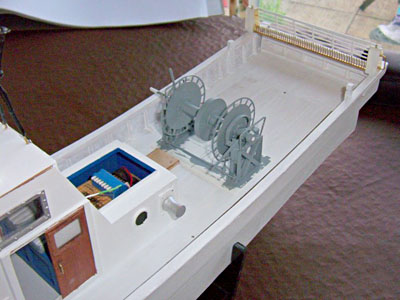

トモ作業場 ウィンチとマグワを配置。 あとはマストやデリックの艤装のみです。 |
|
